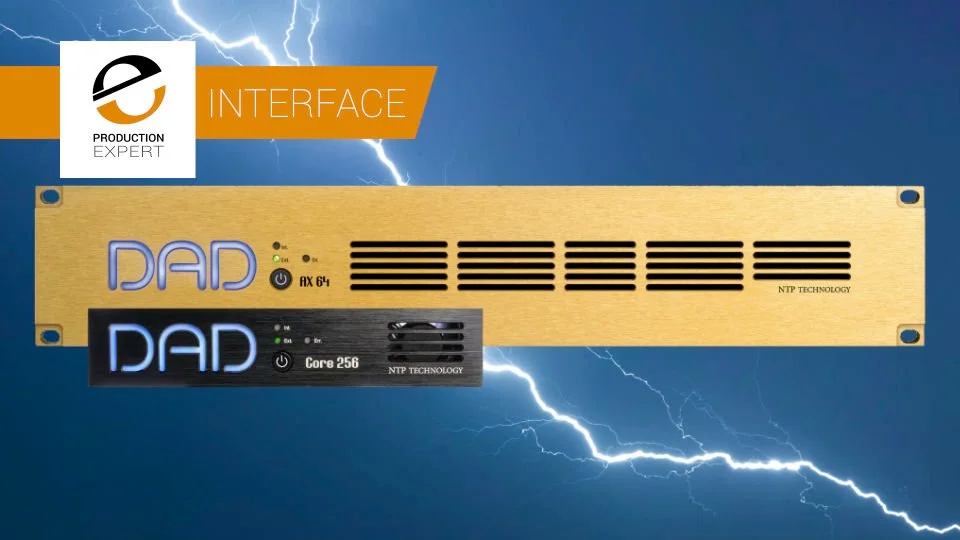

DAD Thunder Core——发布两款全新低延迟音频接口


DAD Thunder Core 的核心是 Thunderbolt 3，通过 USB-C 端口提供高达 256 个通道，延迟几乎为零，可连接到基于 Windows 或 macOS 的计算机，并通过 Thunderbolt 3 在 Dante、MADI、ADAT 和您的计算机之间提供音频通道的传输。

DAD 的设计理念是简化和提高工作流程效率，从而为您节省宝贵的生产时间。

通道
Thunder|Core 最多可支持 48 kHz 采样率下 256 个双向通道、88.2/96 kHz 采样率下 256 个通道、176.4/192 kHz 采样率下 128 个通道或 352.8/384 kHz 采样率下 64 个通道。适用于 Apple Mac 电脑的 Core Audio Thunder|Core 驱动程序支持 Intel 和 Silicon (M1) CPU 处理器，并可兼容低至 32 个采样点的缓冲区大小。

对于 Windows 10 计算机，虽然支持相同的缓冲区大小，但由于 Windows 操作系统的结构，实际最小缓冲区大小为 128 个样本。

近乎零延迟
Thunder|Core 接口采用 Thunderbolt 3/PCIe 连接，数据传输延迟为 2 个采样点，数字接口总延迟为 9 个采样点。它支持高达 256 个音频通道，采样率分别为 48 kHz 和 96 kHz，96 kHz 采样率下的延迟为 95 微秒。

请注意，音频软件应用程序的总往返延迟取决于应用程序设置的缓冲区大小。当缓冲区大小为 32 个采样点时，96 kHz 采样率下的延迟为 670 微秒。

全面灵活的控制
不出所料，DAD 的 Thunder|Core 技术使用其 DADman 软件来控制音频路由、转换和工作流程，路由矩阵总共支持不少于 4096 x 4096 个音频通道的网格。


DAD核心256

DADCore 256 体积虽小，但千万别被它的小巧外形所迷惑，这可是个功能强大的小家伙。它拥有大量的通道、丰富的数字接口、内置 SPQ 处理、兼容 Eucon 控制、内置求和引擎，并支持 macOS 和 Windows 10 的驱动程序，功能十分强大。

专为杜比全景声打造
然而，有一个应用尤其值得强调：Core 256 被设计成 Dolby Atmos RMU 的完美 Dante 和 MADI 接口。


Core 256 可以使用特殊的 DAD 支架安装在 19 英寸机架中，该支架带有一个搁板和用于 Apple Mac Mini 电脑的安装系统，这再次完美契合了沉浸式 Dolby Atmos® 应用。

简而言之，这套安装系统提供了一套功能强大且结构紧凑的音频解决方案，它将电脑和 Core 256 音频接口集成在一个简洁的机架上，并搭配一台运行 Dolby Atmos Renderer 的 Mac mini，可使用 Dolby Atmos Production Suite 或 Dolby Atmos Mastering Suite 软件。对于沉浸式音频后期制作机构而言，这套解决方案弥补了多声道工作流程中缺失的关键环节，旨在简化和优化多声道工作流程。


DAD核心256特性
DAD Core 256接口的基本I/O配置如下……

2 个 Thunderbolt 3 端口（每个端口功率为 15W）

256 个双向通道，频率为 48 kHz 和 96 kHz

ASIO / Core Audio Thunderbolt PCIe 驱动程序

MADI/BNC-可选 2 个 SFP/BNC MADI

ADAT/Litepipe（16通道）

DANTE：256 通道，采样率 48 kHz；128 通道，采样率 96 kHz（IP 核）

WC I/O

SPQ：64通道，带16个滤波器

Pro|Mon 支持

求和处理器 64 路输出/512 路输入总线

内部路由器：1500 x 1500

32位浮点处理

通过 DADman 使用 Avid Eucon 启用设备

苹果芯片 M1 和英特尔兼容软件

通过以太网或 Thunderbolt 连接进行控制

12V直流外接电源（最大60W）

半机架单元 1U 高度

此外，迷你模块插槽还可以安装可选的双向 MADI 模块，该模块带有光纤 SFP 或迷你同轴连接器。

DADman 的控制连接
Core Audio Thunder|Core Audio 驱动程序

兼容英特尔和苹果自研芯片（M1）处理器，以及 macOS Big Sur 及更高版本。

核心音频聚合器，适用于更多应用，DADman 的 I/O 控制连接

ASIO Thunder|Core Audio 驱动程序，兼容 Windows 10 及更高版本

一个应用程序可以连接到驱动程序

DADman 的控制连接

DAD核心256功能
Thunder | Core 产品采用独特的路由器内核设计，该内核基于 32 位浮点运算和低延迟、高可靠性的 FPGA 矩阵结构。时间戳机制确保所有通过该内核路由的信号延迟一致。

Core 256 接口总共具有 4,096x4,096 个无阻塞交叉点的容量，在 I/O 和处理级别上提供了 1,500x1,500 个交叉点的容量。

该矩阵提供所有输入到一个或多个输出的固定延迟路由，延迟仅为 5 个音频样本，并支持 44.1 至 384 kHz 的采样率。

通道处理器为所有输入和输出通道提供信号检测逻辑、PPM 电平测量以及电平控制。

所有输入和输出都具有电平调整处理功能，此外，核心还具有一个求和/混合处理器，具有 64 个输出总线和 512 个输入，可以分配给由 DADman 中的 Pro|Mon 监视器控制功能管理的输入和输出信号集。

SPQ 扬声器均衡器管理功能在核心中原生可用，可访问 1,024 个滤波器，这些滤波器组合成 64 个通道，每个通道有 16 个滤波器，每个滤波器都有可调节的延迟。

DAD Core 256 价格及供货情况
截至发稿时，供货情况尚不清楚，但我们了解到 DAD Core 256 的标价为 2,995 美元。

DAD AX64

DAD ax64 是 DAD 系列产品的新升级版，它是一款多功能模块化多格式音频接口，带有 8 个插槽，可安装备受好评的 AX32 和 Penta 产品系列音频 I/O 卡。

最多可安装 8 个模拟卡，提供 64 个模拟输入或输出音频通道，通道数量众多，具有丰富的数字连接选项、内置 SPQ 处理、兼容 Eucon 控制、内置求和引擎以及适用于 macOS 和 Windows 10 的驱动程序，无论从哪个角度来看，它都是一款完美的数字音频接口，适用于几乎任何应用。

简而言之，AX64 被设计成终极模块化多格式接口，能够胜任后期制作、录音室、现场音乐和固定音频领域的大量任务。


DAD AX64 功能
AX64多格式接口的基本I/O配置如下：

2 个 Thunderbolt 3 端口（每个端口功率为 15W）

256 个双向通道，频率为 48 kHz 和 96 kHz

ASIO/Core Audio Thunderbolt PCIe 驱动程序

MADI/BNC-可选 2 个 SFP/BNC MADI

ADAT/Litepipe（16通道）

DANTE：256 通道，采样率 48 kHz；128 通道，采样率 96 kHz（IP 核）

WC I/O • SPQ：64 通道，带 16 个滤波器

Pro|Mon 支持

求和处理器 64 路输出/512 路输入总线

内部路由器：4096 x 4096

32位浮点处理

8 个卡槽，可容纳任何可用的扩展卡

通过 DADman 使用 Avid Eucon 启用设备

苹果芯片 M1 和英特尔兼容软件

通过以太网或 Thunderbolt 连接进行控制

可选配双110/240V交流电源连接

DAD卡选项
AX64 最多可安装 8 个可选的 I/O 和/或处理卡。这些卡目前适用于 DAD AX32 和 Penta 产品。这些卡在所有 DA 产品（包括新款 AX64）之间完全兼容。但是，请注意，未来为 AX64 开发的卡将不向下兼容旧款设备。以下是目前可用的扩展卡……

8路模拟输入（线路信号）

8 个模拟输入（麦克风前置放大器）

8路模拟输出（线路信号）

DAD卡牌（128 章）

双 MADI 卡（2 x 64 通道）

AES卡（16通道）

SPQ扬声器均衡处理

双MADI模块（2 x 64通道）

AX32 和 AX64 架构之间的差异

DAD 告诉我们，AX64 在架构和功能上与 AX32 有些不同，因此它不能完全替代 AX32。

例如，AX64 内置 SPQ 功能，而 AX32 则需要选配 SPQ 卡。AX64 的 SPQ 支持 64 通道，而 AX32 的 SPQ 卡支持 128 通道。AES 与 ADAT、Dante 通道数等也存在类似差异。

不过，我们了解到新版 DADman 将改进监视器配置文件的导入功能，因此从 AX32 迁移到 AX64 应该不会太难。

请注意，ThunderCore 产品采用的是 ThunderBolt 3 接口，而不是 USB-C 接口，因此无法将多台计算机连接到 AX64 的 Thunderbolt 接口。

DADman 的控制连接
Core Audio Thunder|Core Audio 驱动程序

兼容英特尔和苹果自研芯片（M1）处理器，以及 macOS Big Sur 及更高版本。

核心音频聚合器，适用于更多应用，DADman 的 I/O 控制连接

ASIO Thunder|Core Audio 驱动程序，兼容 Windows 10 及更高版本

一个应用程序可以连接到驱动程序

DADman 的控制连接

DAD AX64 功能
Thunder | Core 产品采用独特的路由器内核设计，该内核基于 32 位浮点运算和低延迟、高可靠性的 FPGA 矩阵结构。时间戳机制确保所有通过该内核路由的信号延迟一致。

AX64 总共具有 4,096x4,096 个非阻塞交叉点的容量，在 I/O 和处理级别上提供了 1,500x1,500 个交叉点的容量。

该矩阵提供所有输入到一个或多个输出的固定延迟路由，延迟仅为 5 个音频样本，并支持 44.1 至 384 kHz 的采样率。

通道处理器为所有输入和输出通道提供信号检测逻辑、PPM 电平测量以及电平控制。

所有输入和输出都具有电平调整处理功能，此外，核心还具有一个求和/混合处理器，具有 64 个输出总线和 512 个输入，可以分配给由 DADman 中的 Pro|Mon 监视器控制功能管理的输入和输出信号集。

SPQ 扬声器均衡器管理功能在核心中原生可用，可访问 1,024 个滤波器，这些滤波器组合成 64 个通道，每个通道有 16 个滤波器，每个滤波器都有可调节的延迟。

DAD AX64 价格及供货情况
截至发稿时，供货情况尚不清楚，但我们了解到 DAD AX64 的标价为 4,995 美元。
